EH7系列联轴器（原SY7系列）

产品介绍：EH7系列联轴器（原SY7系列）联轴器中间用十字滑块联接,容许大的径向和角向偏差,零回转间隙高扭矩刚性和灵敏感,定位螺丝固定或夹紧螺丝固定
咨询此款 0577-62626386

产品详情

EH7系列联轴器（原SY7系列）特点：

联轴器中间用十字滑块联接
容许大的径向和角向偏差
零回转间隙
高扭矩刚性和灵敏感
定位螺丝固定或夹紧螺丝固定

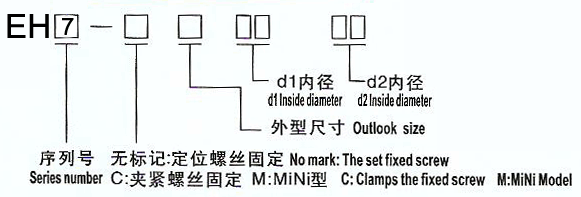

EH7系列联轴器（原SY7系列）选型说明：

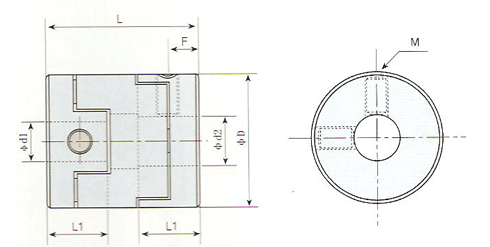

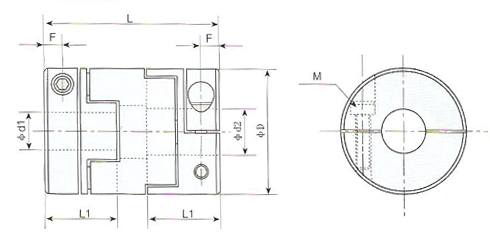

EH7系列联轴器（原SY7系列）产品参数：



型号
Model

Фd1Фd2
轴径

ФD

L

L1

M

额定扭矩
( N.m)

最大扭矩
(N.m)

最高转速( rpm)

惯性力矩
( kg·㎡)

静态扭矩刚性(N.m／rad)

径向偏差(mm)

角向偏差
(°)

EH7-16

4-6

 16 18 7 M3 0.7 1.4 9000 3.0×10-7 29 1.0 3.0

EH7-20

6-8

 20 23 9 M4 1..6 3.2 7400 9.0×10-7 58 1.4 3.0

EH7-25

6-10

 25 28 11 M5 3.0 6.0 5800 2.8×10-6 125 1.9 3.0

EH7-32

 8-14 32 33 13 M6 5.5 11 4700 8.9×10-5 260 2.4 3.0

EH7-40

 12-16 40 35 14 M6 9.0 18 3600 2.1×10-5 505 2.8 3.0

EH7-50

 14-20 50 38 17 M8 19.0 38.0 3000 6.0×10-5 780 3.3 3.0
EH7-63 16-25 63 47 21 M10 33 66 2400 2.1×10-4 1200 3.8 3.0

EH7-C16

4-6

 16 30 13 M2.5 0.7 1.4 9000 5.0×10-7 29 1.0 3.0

EH7-C20

6-8

 20 33 14 M2.5 1..6 3.2 7400 1.4×10-7 58 1.4 3.0

EH7-C25

6-10

 25 39 17 M3 3.0 6.0 5800 4.1×10-6 125 1.9 3.0

EH7-C32

 8-14 32 45 19 M4 5.5 11 4700 1.2×10-5 260 2.4 3.0

EH7-C40

 12-16 40 50 23 M5 9.0 18 3600 3.8×10-5 505 2.8 3.0

EH7-C50

 14-20 50 58 27 M6 19.0 38.0 3000 1.0×10-5 780 3.3 3.0
EH7-C63 16-25 63 71 33 M9 33 66 2400 3.5×10-4 1200 3.8 3.0
 说明：惯性力矩按最大孔径计算。
