EH6系列梅花弹性联轴器(原SY6系列)

产品介绍:EH6系列梅花弹性联轴器(原SY6系列)利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。具有补偿两轴相对位移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点

咨询此款 0577-62626386

产品详情

中间弹性体联接
可吸收振动、补偿径向、角向、轴向偏差
抗油与电气绝缘
顺时针与逆时针回转特性完全相同
有两种不同硬度弹性体
定位螺丝固定或夹紧螺丝固定

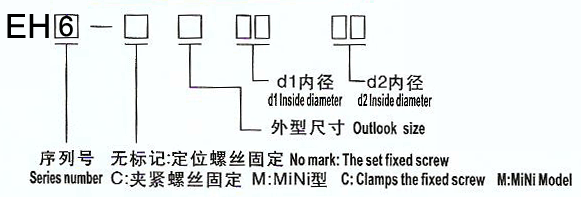

EH6系列联轴器原SY6系列)选型说明:

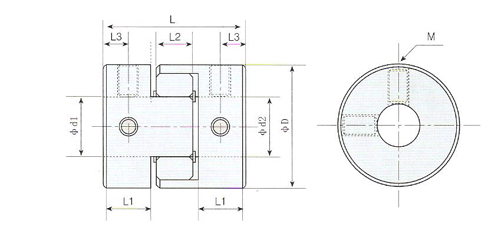

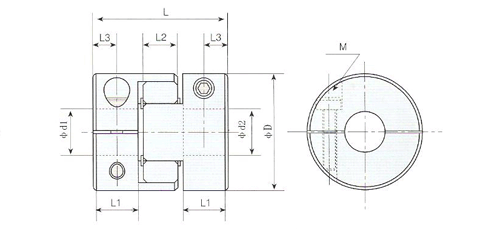

EH6系列联轴器原SY6系列)尺寸图:




产品参数:

型号
Model

轴径
d1 d2
mm

ФD外径mm

L长度mm

固定螺丝

额定扭矩N.m

最大扭矩2N.m

最高转速rpm

惯性力矩kg·㎡

静态扭矩刚性
N.m/rad

径向偏差
mm

角向偏差(°)

轴向偏差
mm

EH6-20

5-10

20

30

M 3

2

4

15000

6×10-4

160

0.02

1.0

+0.6

EH6-25

5-12

25

35

M4

2.5

5

15000

7×10-4

200

0.02

1.0

+0.6

EH6-30

5-14

30

35

M5

7.4

14.8

15000

8.5×10-4

270

0.02

1.0

+0.6

EH6-35

5-16

35

38

M5

8

16

13000

1.0×10-3

300

0.02

1.0

+0.8

EH6-45

10-24

40

66

M5

9.5

19

13000

1.1×10-3

550

0.02

1.0

+0.8

EH6-55

12-28

55

78

M5

34

68

10000

4.4×10-3

1500

0.02

1.0

+0.8

EH6- 65

14-38

65

90

M8

95

190

8300

9.0×10-3

2800

0.02

1.0

+0.8

EH6-80

24-45

80

114

M8

135

270

7000

1.8×10-2

3500

0.02

1.0

+1.0

EH6-95

30-55

95

126

M8

230

460

6000

2.0×10-2

4600

0.02

1.0

+1.0

EH6-105

35-60

105

140

M8

380

760

5500

3.2×10-2

5800

0.02

1.0

+1.0

EH6-C 20

5-10

20

30

M2.5

2

4

13000

6×10-4

160

0.02

1.0

+0.6

EH6-C 25

5-12

25

35

M3

2.5

5

13000

7×10-4

200

0.02

1.0

+0.6

EH6-C30

5-14

30

35

M4

7.4

14.8

12000

8.5×10-4

270

0.02

1.0

+0.6

EH6-C35

5-16

35

38

M4

8

16

10000

1.0×10-3

300

0.02

1.0

+0.8

EH6-C40

10-24

40

66

M6

9.5

19

10000

1.1×10-3

550

0.02

1.0

+0.8

EH6-C55

12-28

55

78

M6

34

68

8000

4.4×10-3

1500

0.02

1.0

+0.8

EH6-C65

14-38

65

90

M8

95

190

6000

9.0×10-3

2800

0.02

1.0

+0.8

EH6-C80

24-45

80

114

M8

135

270

4600

1.8×10-2

3500

0.02

1.0

+1.0

EH6-C95

30-55

95

126

M10

230

460

3800

2.0×10-2

4600

0.02

1.0

+1.0

EH6-C105

35-60

105

140

M12

380

760

3400

3.2×10-2

5800

0.02

1.0

+1.0

 说明:惯性力矩按最大孔径计算。
