EH5系列膜片联轴器（原SY5系列）

产品介绍：EH5系列联轴器（原SY5系列）高灵敏度、高扭矩刚性,零回转间隙 顺时针与逆时针回转特性完全相同 定位螺丝固定或夹紧螺丝固定 不锈钢膜片补偿角向和轴向偏差常用于伺服电机步进电机联接,利用夹紧螺丝固定或定位螺丝固定
咨询此款 0577-62626386

产品详情

高灵敏度、高扭矩刚性
零回转间隙
顺时针与逆时针回转特性完全相同
定位螺丝固定或夹紧螺丝固定
不锈钢膜片补偿角向和轴向偏差
常用于伺服电机步进电机联接
利用夹紧螺丝固定或定位螺丝固定

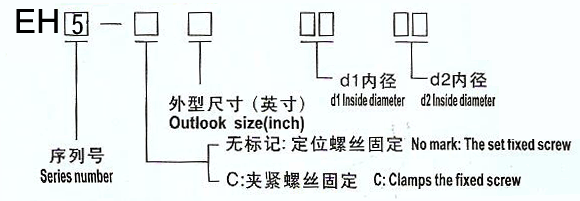

选型说明：

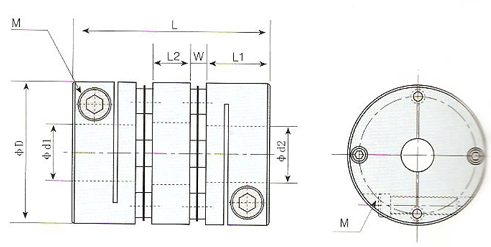

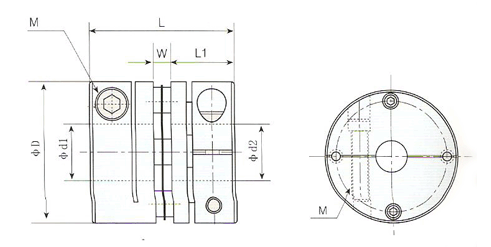

尺寸图：
产品参数：



型号
Model

轴径
d1 d2
mm

ФD外径mm

L长度
mm

固定螺丝

额定扭矩N.m

最大扭矩N.m

最高转速rpm

惯性力矩kg·㎡

静态扭矩刚性N.m／rad

径向偏差mm

角向偏差（°）

轴向偏差
mm

EH5-C19

5 - 8

19

19.9

M 2.5

1.0

2

10000

1×10-6

430

0.04

1

±0.2

EH5-C26

5-10

26

23.5

M2.5

1.5

3

10000

1.8×10-6

690

0.04

1

±0.2

EH5-C34

8-14

34

27.1

M3

2.8

5.6

10000

7.2×10-6

1650

0.04

1

±0.2

EH5-C39

10-16

39

34.1

M4

5.8

11.6

10000

1.8×10-5

2500

0.04

1

±0.2

EH5-C44

11-19

44

34.1

M4

8.7

17.4

10000

2.5×10-4

2900

0.04

1

±0.2

EH5-C56

14-24

56

45

M5

25

50

10000

1.0×10-4

8400

0.04

1

±0.2

EH5-C68

19-35

68

54.2

M6

55

110

10000

1.9×10-4

11500

0.04

1

±0.2

EH5-C82

24-40

82

68

M8

80

160

10000

7.0×10-4

14550

0.04

1

±0.2

EH5-C19WP

5-8

19

27.7

M2.5

1.0

2

10000

3.3×10-6

600

0.04

1.5

±0.4

EH5-C26WP

5-10

26

33

M2.5

1.5

3

10000

8.9×10-5

950

0.04

1.5

±0.4

EH5-C34WP

8-14

34

41

M3

2.8

5.6

10000

2.4×10-5

1960

0.04

1.5

±0.4

EH5-C39WP

10-16

39

49

M4

5.8

11.6

10000

3.2×10-5

4500

0.04

1.5

±0.4

EH5-C44WP

11-19

44

49

M4

8.7

17.4

10000

1.1×10-4

5100

0.04

1.5

±0.4

EH5-C56WP

14-24

56

63

M5

25

50

10000

2.8×10-4

10500

0.04

1.5

±0.4

EH5-C68WP

19-35

68

74

M6

55

110

10000

1.0×10-3

18500

0.04

1.5

±0.4

EH5-C82WP

24-40

82

96

M8

80

160

10000

2.7×10-6

21800

0.04

1.5

±0.4
说明：惯性力矩按最大孔径计算，其中产品长度L可能有一定的变化。
