EH3系列法兰盘膜片联轴器（原SY3系列）

产品介绍：EH3系列帐套联轴器（原SY3系列）可以根据用户要求制造定位螺丝固定及胀套膜片联轴器。各种帐套联轴器(账套联轴器)型号批发与定做。
咨询此款 0577-62626386

产品详情

EH3系列联轴器（原SY3系列）特点：
高灵敏度、高扭矩刚性
零回转间隙
顺时针与逆时针回转特性完全相同
不锈钢膜片补偿角向和轴向偏差
利用夹紧螺丝固定或定位螺丝固定

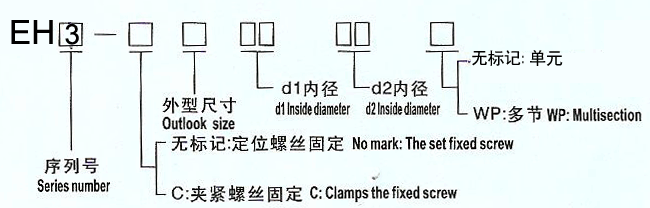

选型说明：
EH3系列联轴器原SY3系列选型说明

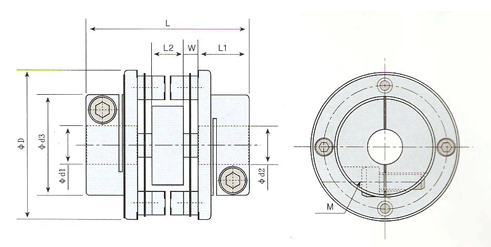

尺寸图：
EH3系列联轴器原SY3系列尺寸图
EH3系列联轴器原SY3系列尺寸图
产品参数
型号 Model

轴径
d1 d2
mm

ФD外径mm

L长度mm

头径d3 mm

固定螺丝

额定扭矩N.m

最大扭矩N.m

最高转速rpm

惯性力矩kg·㎡

静态扭矩刚性N.m／rad

径向偏差mm

角向偏差（°）

轴向偏差mm

EH3-C31

4-8

31.5

27

17.5

M2.5

3

6

6000

3×10-6

1500

0.02

1

±0.15

EH3-C34

6-10

34

27

21.6

M3

3.8

7.6

6000

3.8×10-6

1500

0.02

1

±0.15

EH3-C44

10-14

44

34

29.6

M4

9.7

19.4

6000

14.5×10-6

3000

0.02

1

±0.15

EH3-C56

14-20

56

45

38

M5

24

48

6000

48.5×10-6

4200

0.02

1

±0.15

EH3-C68

15-25

68

54

46

M6

40

80

6000

126×10-6

6500

0.02

1

±0.15

EH3-C82

20-30

82

68

56

M8

85

170

6000

565×10-6

8600

0.02

1

±0.15

EH3-C31WP

4-8

31.5

35

17.5

M2.5

3

6

6000

5×10-6

1300

0.02

2

±0.3

EH3-C34WP

6-10

34

37

21.6

M3.5

3.8

7.6

6000

6.5×10-6

1300

0.02

2

±0.3

EH3-C44WP

10-14

44

47

29.6

M3

9.7

19.4

6000

25.4×10-6

2800

0.02

2

±0.3

EH3-C56WP

14-20

56

61

38

M4

24

48

6000

82.5×10-6

4000

0.02

2

±0.3

EH3-C68WP

15-25

68

74

46

M6

40

80

6000

225×10-6

6200

0.02

2

±0.3

EH3-C82WP

20-30

82

98

56

M8

85

170

6000

985×10-6

8300

0.02

2

±0.3
说明：惯性力矩按最大孔径计算。
可以根据用户要求制造定位螺丝固定及胀套膜片联轴器。
