EH2系列联轴器(原SY2系列)

产品介绍:EH2系列联轴器(原SY2系列),金属弹性联轴器

咨询此款 0577-62626386

产品详情

EH2系列联轴器(原SY2系列)特点:
一体成型的金属弹性联轴器
零回转间隙
弹性作用补偿径向、角向、轴向偏差
定位螺丝固定或夹紧螺丝固定

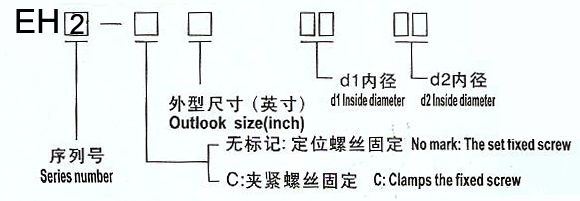

选型说明:

选型说明

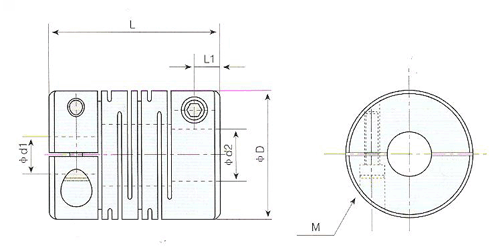

尺寸图:

产品参数:

型号Model

轴径d1 d2
mm

ФD外径mm

L长度mm

固定螺丝

额定扭矩N.m

最大扭矩N.m

最高转速rpm

惯性力矩kg·㎡

静态扭矩刚性N.m/rad

径向偏差mm

角向偏差(°)

轴向偏差
mm

EH2-075

3-6.35

19.1

19.1

M3

1

2

10000

6.9×10-7

110

0.1

1.5

±0.15

EH2-100

5-10

25.4

25.4

M4

1.2

2.4

10000

2.8×10-6

170

0.1

1.5

±0.15

EH2-112

6-12.7

28.6

28.6

M4

1.6

3.2

8000

5.1×10-6

260

0.1

1.5

±0.15

EH2-150

8-15

38.1

38.1

M5

4.2

8.4

8000

2.1×10-5

330

0.1

1.5

±0.15

EH2-200

10-20

50.8

50.8

M6

9

18

6000

9.0×10-5

560

0.1

1.5

±0.15

EH2-c075

3-6.35

19.1

22.9

M2.5

1

2

8000

9.0×10-7

110

0.1

2

±0.15

EH2- 100

5-10

25.4

31.8

M3

1.2

2.4

6000

2.6×10-6

170

0.1

2

±0.15

EH2-c112

6-12.7

28.6

38.1

M3

1.6

3.2

5000

8.9×10-6

260

0.1

2

±0.15

EH2-c150

8-5

38.1

41.3

M4

4.2

8.4

4500

3.2×10-5

330

0.1

2

±0.15

EH2-c200

10-20

50.8

50.8

M5

9

18

4500

9.8×10-5

560

0.1

2

±0.15

说明:惯性力矩按最大孔计算。
