EH1系列联轴器（原SY1系列）

产品介绍：EH1系列联轴器（原SY1系列）一体成型的金属弹性联轴器 适用较小力矩的轴联接 零回转间隙 弹性作用补偿径向、角向、轴向偏差 顺时针与逆时针回转特性完全相同 定位螺丝固定或夹紧螺丝固定
咨询此款 0577-62626386

产品详情

EH1系列（原SY1系列）特点：

一体成型的金属弹性联轴器

适用较小力矩的轴联接

零回转间隙

弹性作用补偿径向、角向、轴向偏差

顺时针与逆时针回转特性完全相同

定位螺丝固定或夹紧螺丝固定

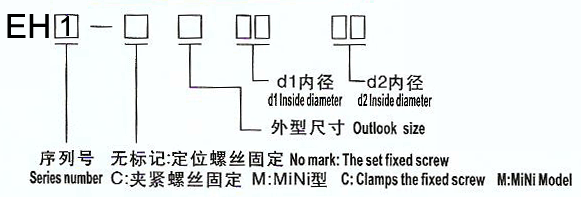

选型说明：

选型说明

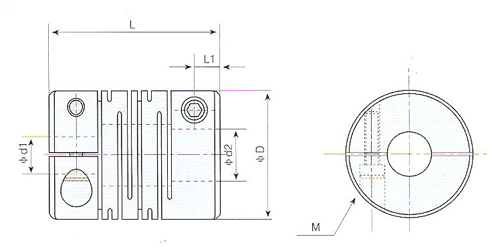

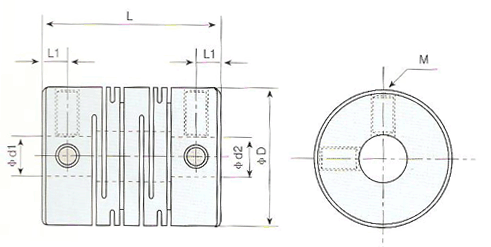

尺寸图:

尺寸图

尺寸图

产品参数：

型号 Model

轴径
d1 d2
mm

ФD外径mm

L长度mm

固定螺丝

额定扭矩N.m

最大扭矩N.m

最高转速rpm

惯性力矩kg·㎡

静态扭矩刚性N.m／rad

径向偏差mm

角向偏差（°）

轴向偏差mm

EH1-m15

3-5

15.5

21

M3

1

2

13000

3.0×10-7

35

0.1

1.5

±0.15

EH1-15

3-5

15.5

23

M3

1

2

13000

3.2×10-7

36

0.1

1.5

±0.15

EH1-17

4-6

17.5

23

M3

1.5

3

12000

6.1×10-7

65

0.1

1.5

±0.2

EH1-19

5-8

19.5

24.5

M4

2

4

10000

8.5×10-7

100

0.1

1.5

±0.25

EH1-25

6-10

25.4

28.5

M4

2.5

5

9000

9.0×10-7

120

0.1

1.5

±0.25

EH1-c20

5-8

20

26

M2.5

2

4

10000

8.5×10-7

100

0.1

1.5

±0.25

EH1-c25

6-10

25.4

25.4

M3

2.5

5

9000

9.0×10-7

120

0.1

1.5

±0.25
说明：EH1系列夹紧螺丝固定式可按客户具体情况而定做，列表中惯性力矩按最大孔径计算。
